產品介紹
| 產品型號：SE115F | |||||||
| 外形尺寸29*12.7*15.7 | |||||||
| 觸點容量：16A250AC | |||||||
| 線圈功率（W）:0.4 | |||||||
| 線圈電壓:5-110VDC | |||||||
| 觸點電阻:100mΩ | |||||||
| 環境溫度：-40℃~+105℃ | |||||||
| 安裝形式：PCB印制板式 | |||||||
| 功率繼電器 | SE115F-系列 | ||||||
| 特點 | |||||||
| ●16A高切換能力 | |||||||
| ●體積小，僅15.7mm高度 | |||||||
| ●爬電距離達10mm，耐壓可達5000伏 （線圈觸點間），耐10kV浪涌電壓。 |
|||||||
| ●可提供滿足IEC60335-1 GWIF850℃GWIT775℃,滿足CTI≥250V | |||||||
| ●使用環境高達-40℃~+105℃ | |||||||
| 安規認證 | |||||||
| UL認證號： | |||||||
| TUV認證號： | |||||||
| CQC認證號 | |||||||
| 工廠體系ISO:2015編號： | |||||||
| 觸點負載 | |||||||||||||||
| 型號 | SE115F-1Pole | SE115F-2Pole | |||||||||||||
| 額定負載（阻性） | 16A250VAC/12A250VAC | 8A250VAC | |||||||||||||
| 最大切換電流 | 20A | 10A | |||||||||||||
| 最大切換電壓 | 277VAC | 277VAC | |||||||||||||
| 最大切換功率 | 5540VA/3000VA | 2770VA | |||||||||||||
| 性能參數 | |||||||||||||||
| 觸點材質 | 銀合金 | ||||||||||||||
| 接觸電阻 | 100mΩ Max.(1A6VDC) | ||||||||||||||
| 吸合時間 | 15msec.Max(不加二極管) | ||||||||||||||
| 釋放時間 | 10msec.Max(不加二極管) | ||||||||||||||
| 絕緣電阻 | 100mΩ Min.(DC500V) | ||||||||||||||
| 介質耐壓 | 觸點與觸點間：AC 1000V,50/60Hz 1min | ||||||||||||||
| 觸點與線圈間：AC 5000V,50/60Hz 1min | |||||||||||||||
| 觸點組間：AC 2500V,50/60Hz 1min | |||||||||||||||
| 抗振動 | 耐久 | 10~55Hz,雙振幅1.5mm | |||||||||||||
| 誤動作 | 10~55Hz,雙振幅1.5mm | ||||||||||||||
| 抗沖擊 | 耐久 | 100GMin | |||||||||||||
| 誤動作 | 10GMin | ||||||||||||||
| 壽命 | 機械壽命（每小時10800次） | 10,000,000次 | |||||||||||||
| 電氣壽命（每小時360次） | 100,000次 | ||||||||||||||
| 環境溫度 | ﹣40℃/+105℃（不冷凝） | ||||||||||||||
| 重量 | 約13.5g | ||||||||||||||
| 線圈參數（at20℃） | |||||||||||||||
| 額定電壓（VDC） | 額定電流±10%mA | 線圈電阻±10%Ω | 最大連續外加電壓 | 吸合電壓（Max) | 釋放電壓（Min) | 額定功率 | 其他 | ||||||||
| 5 | 81 | 63 | 額定電壓的150% | 額定電壓的75% | 額定電壓的10% | 0.4W | |||||||||
| 6 | 67 | 90 | |||||||||||||
| 9 | 45 | 203 | |||||||||||||
| 12 | 33 | 360 | |||||||||||||
| 15 | 26 | 562 | |||||||||||||
| 18 | 22 | 810 | |||||||||||||
| 24 | 17 | 1440 | |||||||||||||
| 48 | 8 | 5760 | |||||||||||||
| 60 | 6.7 | 8570 | |||||||||||||
| 110 | 3.6 | 28800 | |||||||||||||
| 安全認證負載 | |||||||||||||||
| 認證類別 | CQC | TUV | UL | ||||||||||||
| 認證號碼 | CQC12002067792 | E481527 | |||||||||||||
| 認證負載 | 1Pole | 1Pole | 1Pole(16A) | ||||||||||||
| 16A250VAC | 16A250VAC | 16A250VAC,Resistive&G.P | |||||||||||||
| 12A250VAC | 12A250VAC | 20A277VAC,Resistive&G.P | |||||||||||||
| 2Pole | 10A250VAC | 1HP.480/240VAC | |||||||||||||
| 8A250VAC | 2Pole | 1/2HP.120VAC | |||||||||||||
| 8A250VAC | 10FLA/60LRA.240VAC | ||||||||||||||
| PilotDuty:A300360VA,120VAC | |||||||||||||||
| 1Pole(12A) | |||||||||||||||
| 12A250VAC,Resistive&G.P | |||||||||||||||
| 10A277VAC,Resistive&G.P | |||||||||||||||
| 3/4HP.3.5FLA.480VAC | |||||||||||||||
| 1/2HP.4.9FLA.240VAC | |||||||||||||||
| 1/3HP.120VAC | |||||||||||||||
| 10FLA/48LRA.240VAC | |||||||||||||||
| PilotDuty:A300360VA,120VAC | |||||||||||||||
| 2Pole | |||||||||||||||
| 10A250VAC,Resistive&G.P | |||||||||||||||
| 8A277VAC,Resistive&G.P | |||||||||||||||
| 10A30VDC,Resistive&G.P | |||||||||||||||
| 8A30VDC,Resistive&G.P | |||||||||||||||
| 1/2HP.240VAC | |||||||||||||||
| 1/4HP.120VAC | |||||||||||||||
| 6FLA/34.8LRA.120VAC | |||||||||||||||
| 5FLA/17.4LRA.240VAC | |||||||||||||||
| PilotDuty:B300 | |||||||||||||||
| 1.以上認證負載均指環境溫度為室溫 | |||||||||||||||
| 2.以上僅列出了產品的部分負載，每個負載的詳細測試條件不同，因此電氣壽命不一樣，如有需要請聯系三易精工技術部 | |||||||||||||||
| 3.對于塑封式及防水式產品試驗時，應打開外殼的透氣孔 | |||||||||||||||

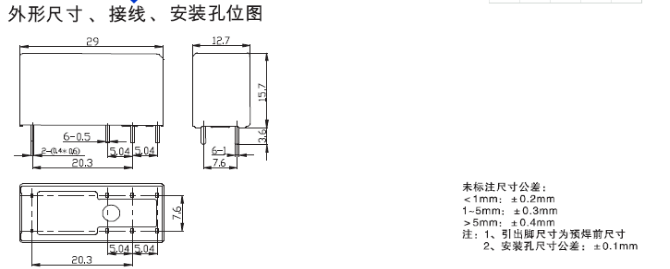

| 外形尺寸，接線，安裝孔位圖 | |||||||||||||||
  |
|||||||||||||||
| 訂貨標記 | |||||||||||||||
| 型號命名規則 | |||||||||||||||
| SE115F - XX - X X X X -X | |||||||||||||||
| 1 2 3 4 5 6 7 | |||||||||||||||
| 1.產品名稱:SE115F | |||||||||||||||
| 2.封裝方式：SS-防焊劑型 ，SH-完全密封型 | |||||||||||||||
| 3.觸點組數：1-1組，2-2組 | |||||||||||||||
| 4.線圈額定電壓：05-5VDC,12-12VDC,24-24VDC | |||||||||||||||
| 5.線圈額定功率和觸點負載：L-0.4W/0.54W，D-0.6W/0.72W | |||||||||||||||
| 6.觸點類型：無-轉換 M-常開 B- 常閉 | |||||||||||||||
| 7.特殊代碼：由客戶或供方自由安排 | |||||||||||||||
